多普勒流速仪/流量计

产品介绍JGDF9Z系列多普勒流速仪/流量计适用于明渠、非满管的流速流量测量。仪器采用超声波多普勒原理测量流速,超声波时差法测量液位,通过设定截面,计算流量。多普勒流速仪具有结构紧凑、无转动件、寿命长、使用简单、免维护的特性。多普勒流速仪相比传统的转子流速仪、旋桨流速仪,具有准确度高,无转动件缠绕,受水流扰

多普勒流速仪/流量计

产品介绍JGDF9Z系列多普勒流速仪/流量计适用于明渠、非满管的流速流量测量。仪器采用超声波多普勒原理测量流速,超声波时差法测量液位,通过设定截面,计算流量。多普勒流速仪具有结构紧凑、无转动件、寿命长、使用简单、免维护的特性。多普勒流速仪相比传统的转子流速仪、旋桨流速仪,具有准确度高,无转动件缠绕,受水流扰



产品概述

产品介绍

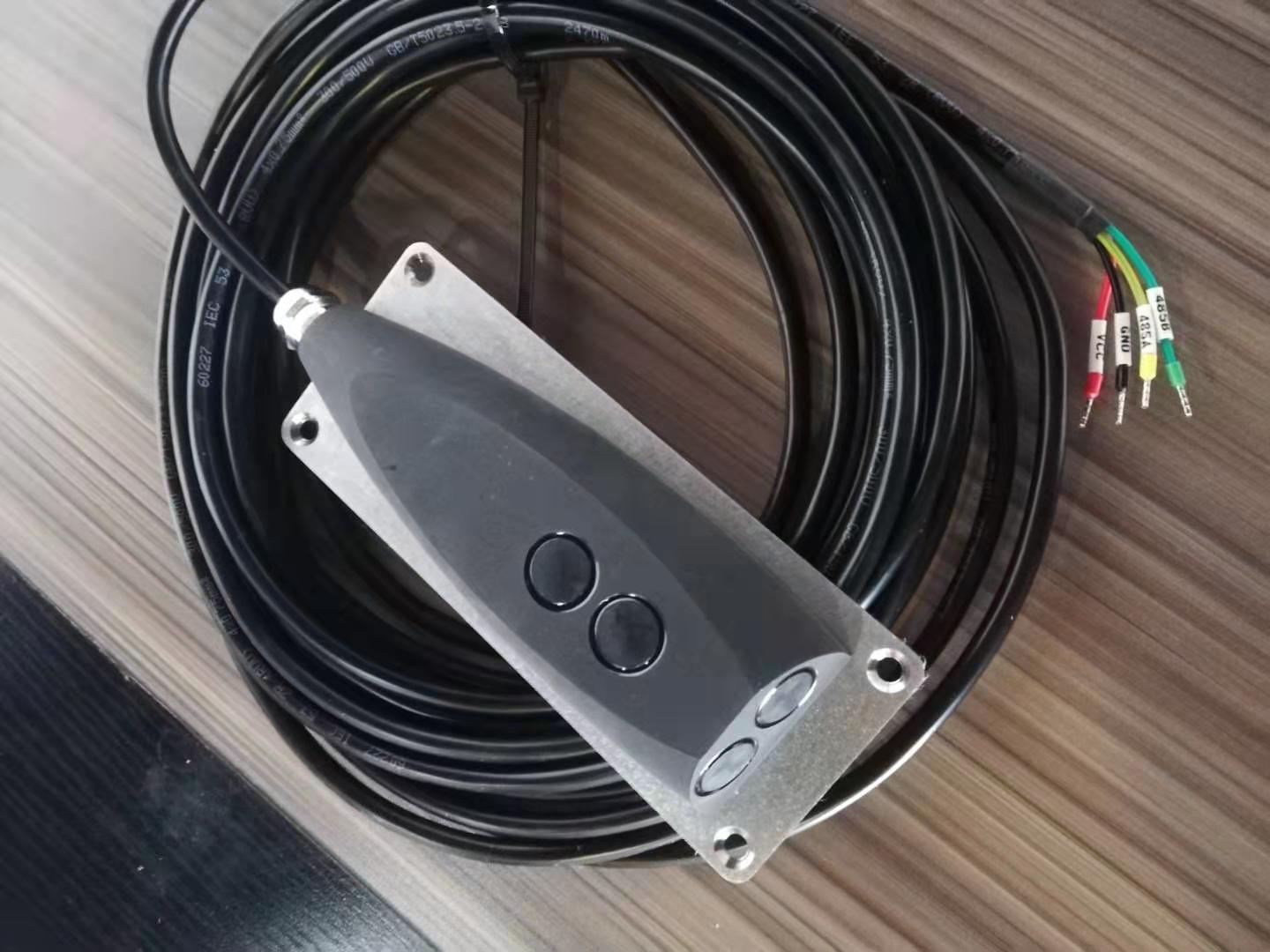

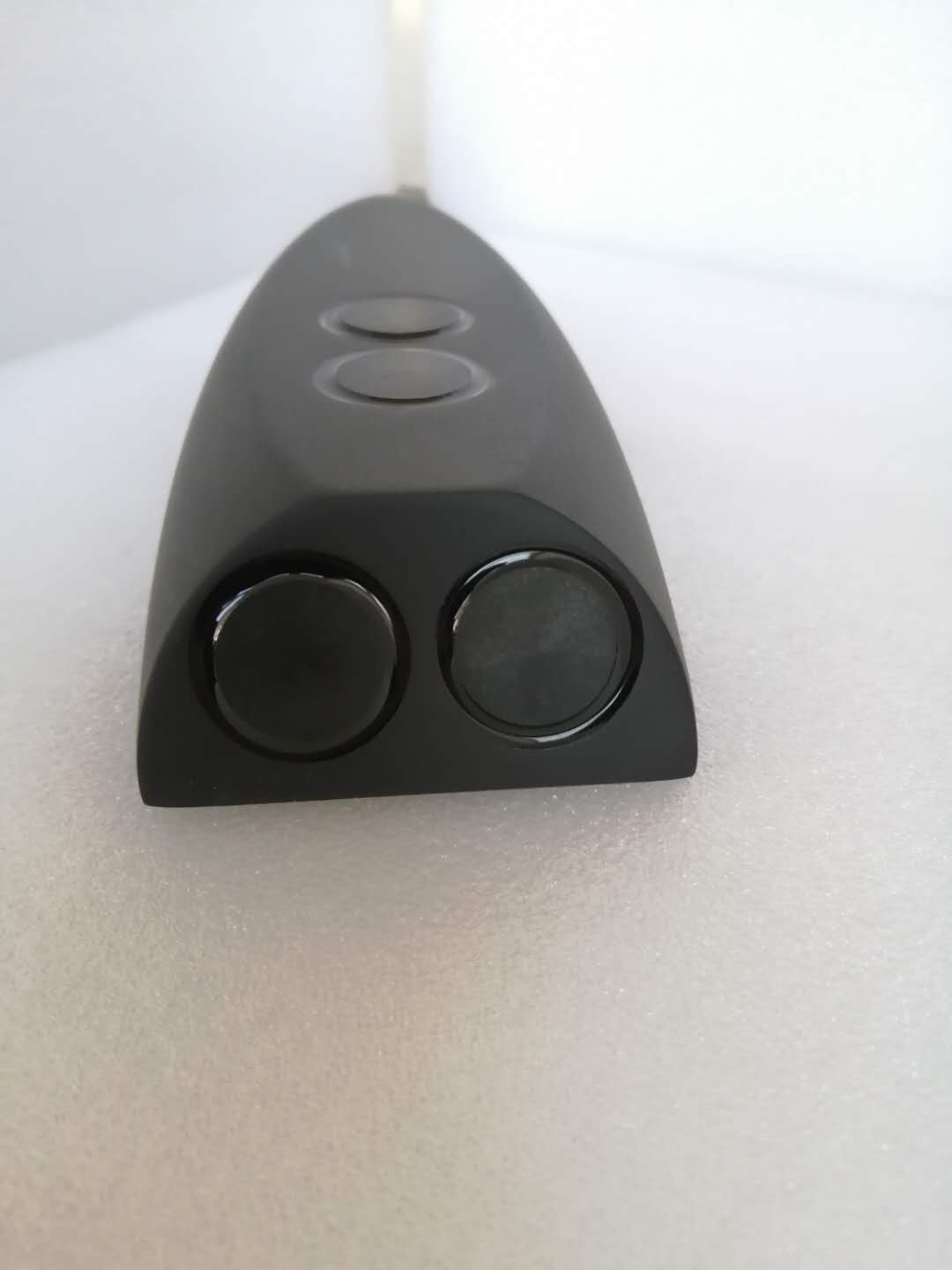

JGDF9Z系列多普勒流速仪/流量计适用于明渠、非满管的流速流量测量。仪器采用超声波多普勒原理测量流速,超声波时差法测量液位,通过设定截面,计算流量。

多普勒流速仪具有结构紧凑、无转动件、寿命长、使用简单、免维护的特性。

多普勒流速仪相比传统的转子流速仪、旋桨流速仪,具有准确度高,无转动件缠绕,受水流扰动影响小,安装操作方便,标准通信协议,同时能测量水深及温度的优点。

功能特点

l 传感器支持瞬时流量与累计流量功能

l 能测静止水的流速

l 能测非满管、满管及明渠的流量

l 能测圆形、矩形、梯形、三角形截面的流量

l 流速测量范围宽,0 ~ 10m/s,双向

l 流速测量精度高,1mm/s误差

l 超声测量液位精度高,误差1mm2m以内)

l 纯物理方法测量,免标定,免校准

l 支持温度补偿流速测量与液位测量

l Modbus RTU协议

l 传感器防护等级IP68,支持长期水下工作

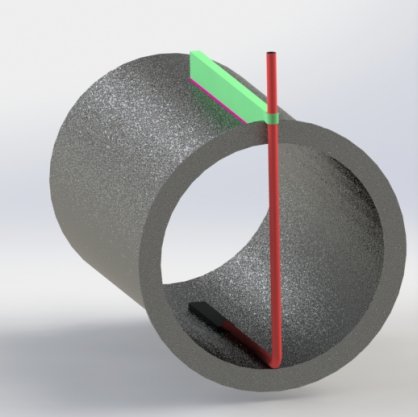

l 在线式方案:显示器 RTU + 传感器 + 专用支架

应用场景


l 海绵城市

l /排水管网

l 黑臭水体

l 自然河流

l 明渠

l 水库

l 科学研究的流场分析

l 科学研究的液位探测

性能指标



流速量程

010m/s

流速分辨率

0.001m/s


流速精度

0.001m/s(流速<=5m/s时);0.02m/s或实际峰值速度的0.3%(采用较大值)   (流速>5m/s)

超声液位量程

6.5m

超声液位精度

0.001m

超声液位分辨率

0.0005m

静压液位量程

0~10m

静压液位精度

±0.5%FS

静压液位分辨率

0.001m

温度量程

-20~60

温度精度:

0.5

温度分辨率:

0.1





型号

JGDF7Z

传感器尺寸

178*60*30mm

控制器尺寸:

231*185*119mm

安装

专用支架

材质

ABS塑料,橡胶

防护等级

IP68

供电

直流12V / 24V

功耗

测量时<70mA

休眠时<25mA

通信接口

RS485Modbus RTU

工作温度

-20~60

工作压力

最大6Bar

耐腐蚀:

支持

抗电磁干扰:

支持

防雷

支持

防浪涌

支持

EMI抑制

支持
