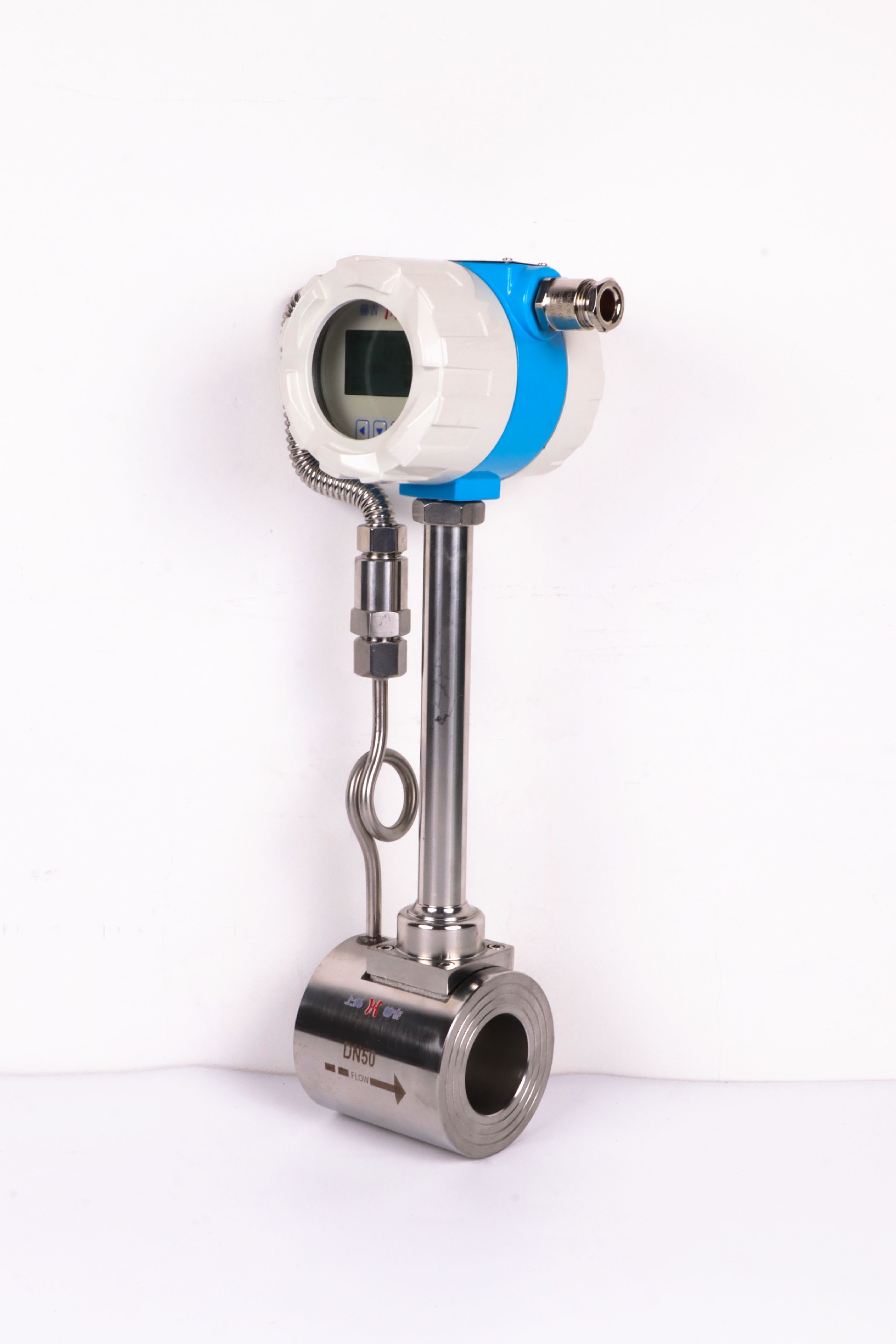

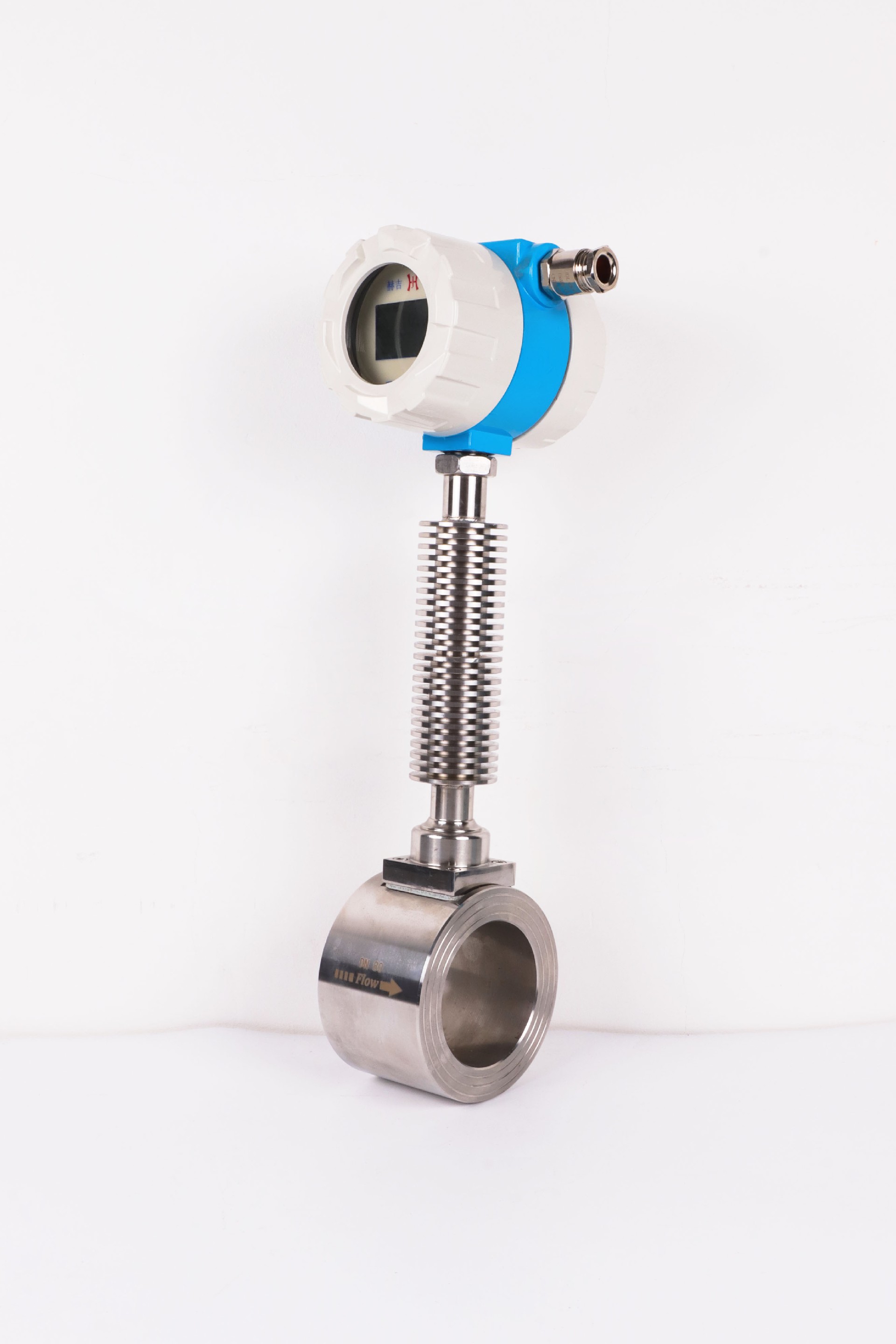

智能涡街流量计

一、产品概述 涡街流量计是根据卡门涡街理论进行工作的,. 在流体(液体,气体或蒸汽)中插入一个柱形挡体(漩涡发生体),挡体两侧就会交替产生漩涡,漩涡频率与流速有关.采用压电传感器或差动电容传感器检测出漩涡频率,对频率信号进行调理后,送单片机作运算处理,可作出液体的流量和累积总量的现场显示,并可输出与流量

智能涡街流量计

一、产品概述 涡街流量计是根据卡门涡街理论进行工作的,. 在流体(液体,气体或蒸汽)中插入一个柱形挡体(漩涡发生体),挡体两侧就会交替产生漩涡,漩涡频率与流速有关.采用压电传感器或差动电容传感器检测出漩涡频率,对频率信号进行调理后,送单片机作运算处理,可作出液体的流量和累积总量的现场显示,并可输出与流量



产品概述

一、产品概述
   涡街流量计是根据卡门涡街理论进行工作的,. 在流体(液体,气体或蒸汽)中插入一个柱形挡体(漩涡发生体),挡体两侧就会交替产生漩涡,漩涡频率与流速有关.采用压电传感器或差动电容传感器检测出漩涡频率,对频率信号进行调理后,送单片机作运算处理,可作出液体的流量和累积总量的现场显示,并可输出与流量成比例的脉冲信号,电流信号,RS—485通信信号或其它通信方式的信号. 可用于测量液体、气体和蒸汽的流量。
   本公司生产的涡街流量计,有远传型,现场显示型,温压自动补偿型;有的产品用外电源供电,有的不需外接电源;依被介质温度的不同,有采用压电式涡街传感器的,也有采用耐高温的差动电容式涡街传感器的。

二、产品特点
◆ 所有电器部分(含传感头)都可以在不停止管内流体的情况下更换(只限Ф40-Ф500口径)。
◆ 压力损失小,量程范围宽,范围度达10—40。
◆ 无可动部件,长期稳定,结构简单便于安装和维护。
◆ 采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能。
◆ 可测介质温度达+350℃(+450℃)

三、应用
◆化工
◆石油化工
◆冶金
◆轻工
◆环保
◆市政
◆电力

四、安装

◆仪表不应安装在有强烈震动的管道上,否则影响测量精度.若必须安装在震动管道上,应采取减震措施,如:在上游2D附近加装管道支撑点;在满足直管段要求前提下,加挠性管过渡等。
◆涡街流量计可垂直、水平或倾斜安装在管道上,对垂直安装人流量计,流体流向必须自下而上.当测量液体时,流量计管道内必须充满液体。
◆管道内径应尽可能与流量计的内径一致.若不一致,应采用比流量计内径略大的管道.管道内径、流量计内径与密封垫三者必须安装同心,密封垫不得凸入管道内。
◆对于夹装式仪表,焊接在前后直管段上的法兰,其端面应与管道垂直,且两边法兰上的螺栓孔要对准,管道内表面要光滑。
◆新管线在安装仪表前,必须小心清洗,以免损坏仪表.在装入仪表时,应使其上的流向标志与管道内液体流向一致。
◆上游侧和下游侧应尽可能留出较长的直管段,直管段应满足表1要求.
◆上游侧不应设置流量调节。


五、型号及功能选择
LUGB—☐☐☐☐—☐☐☐☐—☐☐☐☐—☐☐☐☐
            A B  C     D E F G     H I J K     L M N Q
LUGB……………满管式涡街流量传感器
A-LUGB型满管式涡街表体连接形式
1 法兰连接式(温压补偿式涡街必选型)
  2 法兰卡装式(首选型)
B-可测介质
1 气体、液体、蒸汽通用(只限数字滤波智能示型涡街)
2 测量液体
  3 测量气体
  4 测量饱和蒸汽、过热蒸汽
C-涡街口径
LUGB型满管式涡街
C
口径
0+
10mm
00
15mm
01
20mm
02
25mm
03
32mm
04
40mm
05
50mm
06
65mm
08
80mm
10
100mm
12
125mm
15
150mm
20
200mm
25
250mm
30
300mm
35
350mm
40
400mm
45
450mm
50
500mm
D-输出信号
  0 电压脉冲(低电平≤1V, 高电平≥6V,脉宽≥10uS)
1 两线制4-20mA输出( 温压补偿型为三线制)
  2 无信号输出现场显示
E-可测最高介质温度
0  -40℃…+150℃
1  -40℃…+280℃(LUCB型插入式涡街250℃)
2  -40℃…+350℃(LUCB型插入式涡街不可选)
3  -40℃…+420℃(只限传感头不断流拆卸型)
F-防爆等级
  0 无防爆认证,防护等级为IP54、IP65
  1 本安防爆型,防爆等级为ExiaⅡCT4
2 隔爆防爆型,防爆等级为ExdⅡCT6
G-涡街放大器显示形式
0 无现场显示型 (无补偿功能)
  1 现场显示型(液晶显示,可显示瞬时流量、累积流量,补偿型还能显示温度、压力、标准流量等)
H-仪表精度等级
0  1.0级(LUGB型首选,LUCB型需协议供货)
1  0.5级(只限LUGB型涡街)
2  0.2级(只限LUGB型涡街,需协议供货)
3  2.5级(LUCB型插入型涡街首选型)
4  1.5级(LUCB型插入式涡街需协议供货)
5  低流速型涡街(表体内直接缩径,精度≥1.5级)
I-放大器安装形式
0  表体与放大器不分离型
1  表体与放大器分离型(分离距离≤10米。温度及温压补偿型表体不可选)
2  表体潜水式涡街
J-涡街放大器工作电源
0   12VDC供电
1   24VDC供电
2   3.6V锂电池供电(只限带液晶显示无信号输出型涡街)
3   3.6V锂电池、24VDC电源同时供电
(只限带液晶显示有信号输出型涡街)
K-涡街检测功能及放大器显示形式
0 无补偿式 (无温度、压力补偿功能)
1 现场显示气体温度、压力补偿一体化智能式(适用于LUGB型法兰连接式气体专用表体。可显示标况瞬时流量、标况累积流量或温度、压力、频率、时间等。可同时选择补偿前或补偿后三线制4-20mA输出或电压脉冲输出,脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%)
2 现场显示过热蒸汽温度、压力补偿一体化智能式(适用于LUGB型法兰连接式过热蒸汽、饱和蒸汽专用表体。可进行密度补偿计算。可显示瞬时质量流量、累积质量流量、工况体积量或温度、压力、频率等。可同时选择补偿前或补偿后三线制4-20mA输出或电压脉冲输出,脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%)
3 现场显示温度补偿智能式(LUGB型饱和蒸汽专用式表体,可进行密度补偿计算。可显示瞬时质量流量、累积质量流量或温度、压力等。可选择补偿前三线制电压脉冲输出,脉冲低电平≤1V, 高电平≥6V, 脉冲占空比50%)
L-LUGB型满管式涡街传感头安装形式
0  传感头断流拆装式
1  传感头不断流拆装式(≥350℃涡街必选型)
M-通讯方式
0  无通讯
1  R485通讯(只限智能式放大器)
  2  R232通讯(只限智能式放大器)
N-HART协议
0  无HART协议
1  带HART协议(需协议供货)
Q-滤波方式
0  普通方式
1  智能数字滤波方式(需协议供货)


安装尺寸





表6

口径(D)

管道规格

H

L

L0

D1

D2

15

Φ19×1.5

290

116

80

68

135

20

Φ26×3

290

116

80

68

135

25

Φ32×3.5

290

116

80

68

135

32

Φ39×3.5

290

116

80

68

135

40

Φ49×4.5

295

120

80

80

140

50

Φ59×4.5

300

124

80

88

145

65

Φ74×4.5

308

128

80

105

165

80

Φ89×4.5

315

128

80

120

180

100

Φ109×4.5

328

132

80

148

210

125

Φ133×4.5

340

137

85

174

235

150

Φ159×4.5

351

146

90

196

270

200

Φ219×9

378

169

105

250

325

250

Φ273×11

  402

184

120

300

375

300

Φ325×12

428

199

135

350

425
